C1立式豪华铝机箱
YJ-C1立式豪华铝机箱系列由优质的铝型材和铝板加工而成，结构牢固豪华、使用方便，为高档仪器产品提供优美的外观。C2型、C3型、C6型及C型立式则进一步地考虑机箱的便携性。机箱高度有2U、3U、4U、5U、6U等，孔距：5.08mm。机箱深度可根据客户要求调整。表面经喷塑处理，提供多种颜色，可任选。可根据客户要求去掉把手。(如图)
1、下盖板靠前部有一组二排散热孔（可不打散热孔）。
2、前后横梁共4根，所有横梁内嵌M2.5滑轮，横梁有固定导轨的小排孔。
3、大撑脚。
4、YJ-C1、YJ-C2型机箱配有大提手。
机箱深度可根据客户要求制作

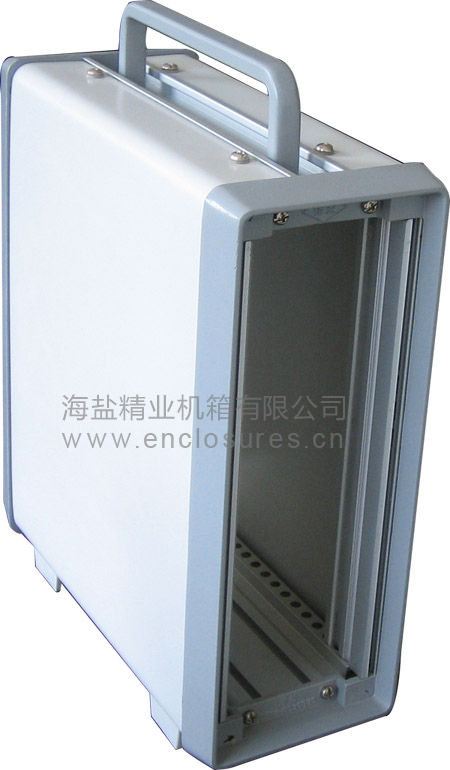

YJ-C1是台式机箱、YJ-C2 是带把手便携式机箱、YJ-C3是带橡胶把手便携式机箱
| 方案 |
前框 |
侧板 |
盖板 |
| 1 |
中灰 |
中灰 |
白灰 |
| 2 |
宝蓝 |
宝蓝 |
白灰 |
| 3 |
果绿 |
果绿 |
白灰 |
| 4 |
黑 |
黑 |
黑 |
以上是常规配色方案，如需其他颜色搭配方式，需另行沟通 |
| 高 |
外高 |
外宽 |
净高 |
净宽 |
面板尺寸 |
| H |
L（mm） |
h（mm） |
孔数 |
l（mm） |
| 2U |
102.5 |
257.3 |
66.6 |
42 |
216.1 |
84.2*242 |
| 2U |
102.5 |
364.1 |
66.6 |
63 |
322.9 |
84.2*348.5 |
| 2U |
102.5 |
470.8 |
66.6 |
84 |
429.6 |
84.2*454.5 |
| |
| 3U |
147 |
257.3 |
111.6 |
42 |
216.1 |
128.8*242 |
| 3U |
147 |
364.1 |
111.6 |
63 |
322.9 |
128.8*348.5 |
| 3U |
147 |
470.8 |
111.6 |
84 |
429.6 |
128.8*454.5 |
| |
| 4U |
191 |
257.3 |
155.6 |
42 |
216.1 |
173.5*242 |
| 4U |
191 |
364.1 |
155.6 |
63 |
322.9 |
173.5*348.5 |
| 4U |
191 |
470.8 |
155.6 |
84 |
429.6 |
173.5*454.5 |

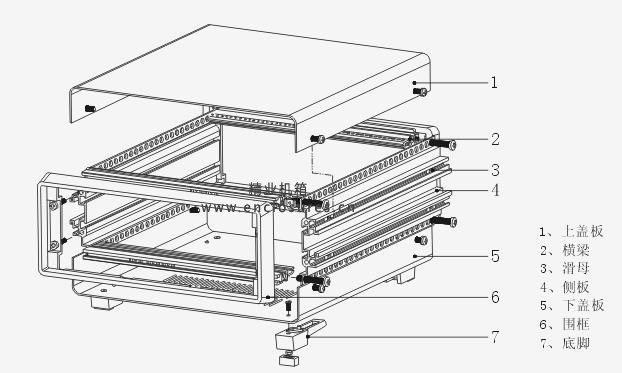

面框：由锌铝合金压铸而成，抛光处理后表面喷塑。
侧板：分左右侧板，外侧凹槽用于固定大提手。
前横梁：分前上横梁，前下横梁，由型材截取，表面喷塑。
后横梁：分后上横梁，后下横梁，由型材截取。
上盖板：厚度2mm的铝板，折弯加工后表面喷塑，用螺钉固定。
下盖板：厚度2mm的铝板，经折弯加工后表面喷塑，靠前端开一组二排散热孔，固定在侧板的滑块上。
盖板固定螺丝：将盖板压紧在侧板上，固定在侧板的滑块上。
盖板固定螺丝垫：垫在螺钉与盖板之间，以加强紧固。
大撑脚：在机箱下盖板上靠后部安二个平脚，靠前部安二个撑脚。这样机箱即可平置，亦可向上仰起一定角度。大撑脚由增强PC模注塑而成。
YJ-C型机箱大提手：大提手由提杆、侧提臀、提把小盖、按钮盖弹簧、支托板、支托座、外齿涛、内尺涛、转轴、提杆护套组成。
