E型铝合金插箱图片

E型铝合金插箱

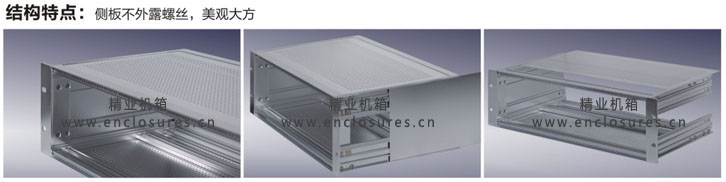

YJ-E型插箱有优质的铝型和铝板加工而成。外观简单大方，适用于工控类产品或装架式产品外观。插箱孔径：5.08mm。高度、宽度、深度都可根据客户要求调整。表面可氧化或喷塑处理，喷塑提供多种颜色，可任选。

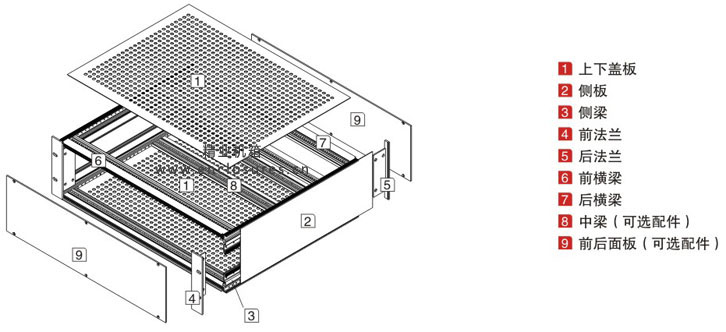

侧板：分左右侧板，侧板为铝锌合金型材，可开梅花散热孔（也可不开），需在订货中说明。
横梁：分前后横梁，各两根。
盖板：分为上下盖板，可按客户要求开圆形散热孔，如不需要或有其他要求在订货中说明。

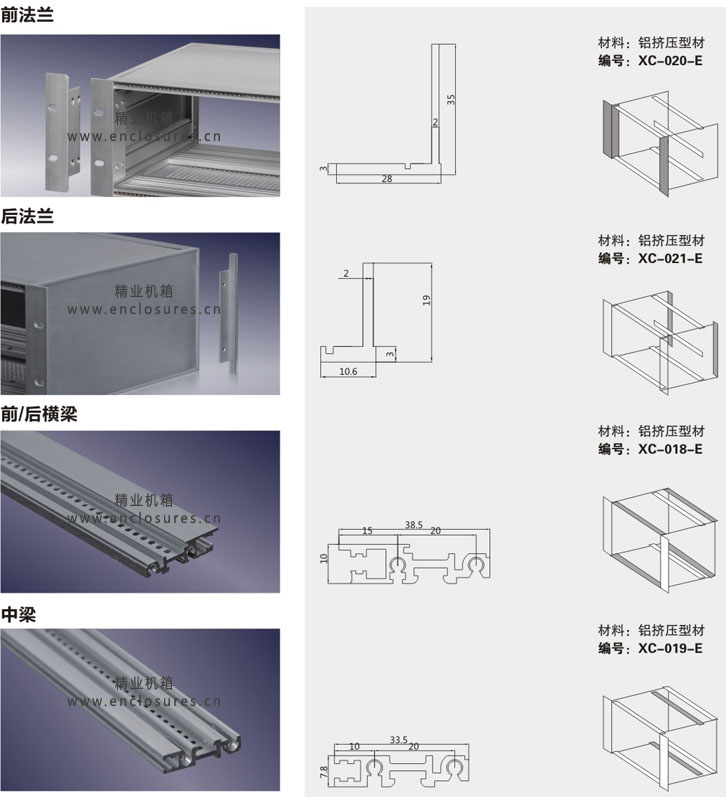

法兰：分为左右法兰，插箱前端与面板齐平处有左右法兰，开有腰型定位孔，能使插箱固定在基架上。

1、前后面板：可按客户要求开孔加工、喷塑。或分割成多块小面板。
2、底板：使机箱底面平整，可按客户要求开孔或上铆钉。
3、导轨：可分为多种规格的塑料导轨和可变型铝导轨。
4、小铜块、面板固定塑料件：用于面板与线路板之间的连接。
5、横梁（加强径）：更好的加固机箱。
6、小拉手、手拧螺丝、特殊螺丝：面板上的配置，方便机箱的拆装。

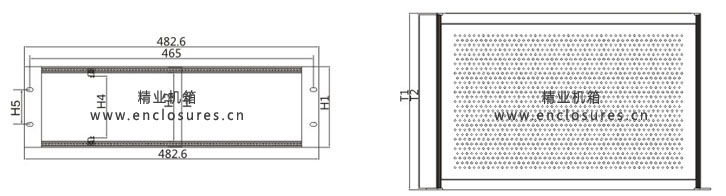

U（高）	孔数	宽	深	深	深	面板尺寸
2U=88	42	235.80	230	300	360	85*213
2U	63	342.50	230	300	360	85*320
2U	84	449.20	230	300	360	85*427
3U=132.5	42	235.80	230	300	360	129.5*213
3U	63	342.50	230	300	360	129.5*320
3U	84	449.20	230	300	360	129.5*427
4U=177	42	235.80	230	300	360	174*213
4U	63	342.50	230	300	360	174*320
4U	84	449.20	230	300	360	174*427
5U=221.25	42	235.80	230	300	360	218.3*213
5U	63	342.50	230	300	360	218.3*320
5U	84	449.20	230	300	360	218.3*427
注：高度有2U、3U、3.5U、4U、5U、6U也可根据客户要求任意定做。宽度、深度亦可根据客户要求。
