F型铝合金标准插箱
YJ-F型铝合金标准插箱由优质的铝型和铝板加工而成。外观简单大方，适用于工控类产品或装架式产品外观。插箱孔径：5.08mm。高度、宽度、深度都可根据客户要求调整。表面可氧化或喷塑处理，喷塑提供多种颜色，可任选。

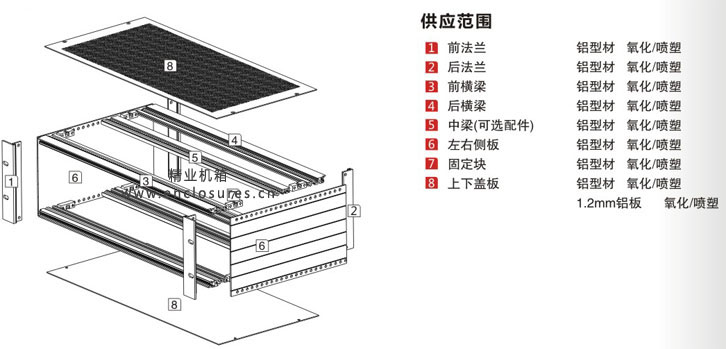

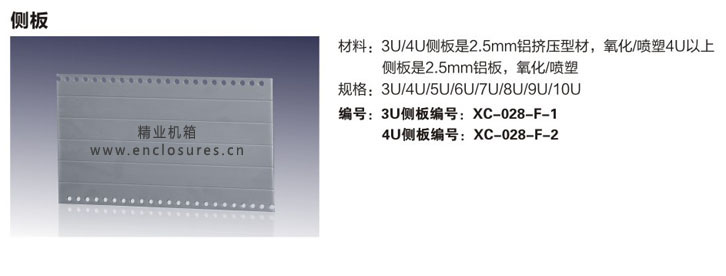

侧板：分左右侧板，侧板为铝锌合金型材，可开梅花散热孔（也可不开），需在订货中说明。

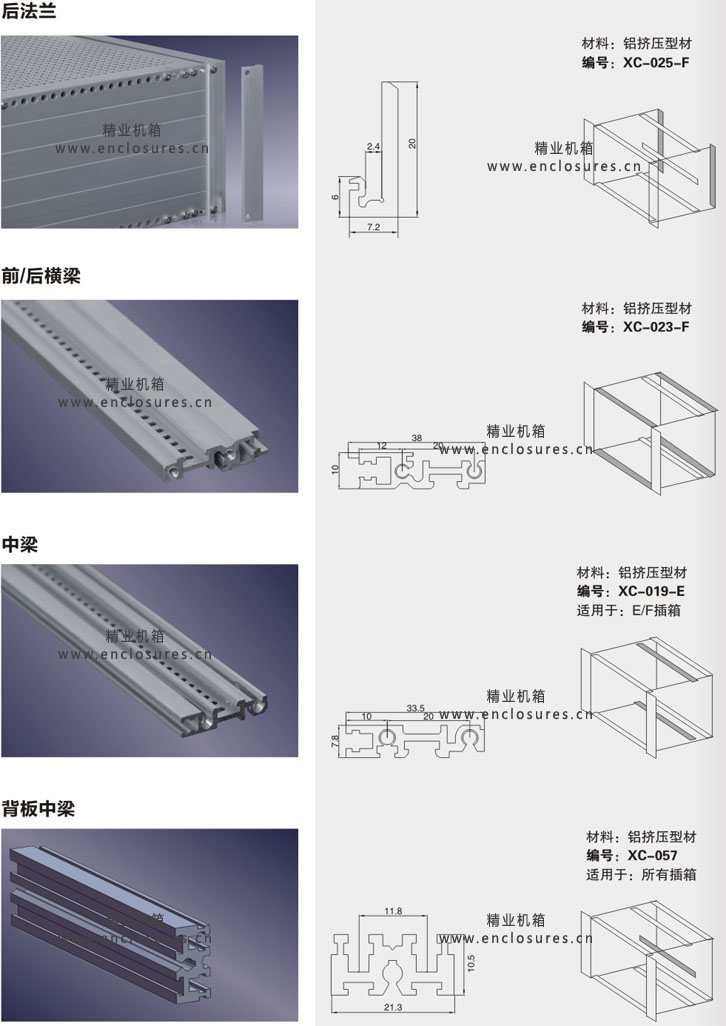

横梁：分前后横梁，各两根。

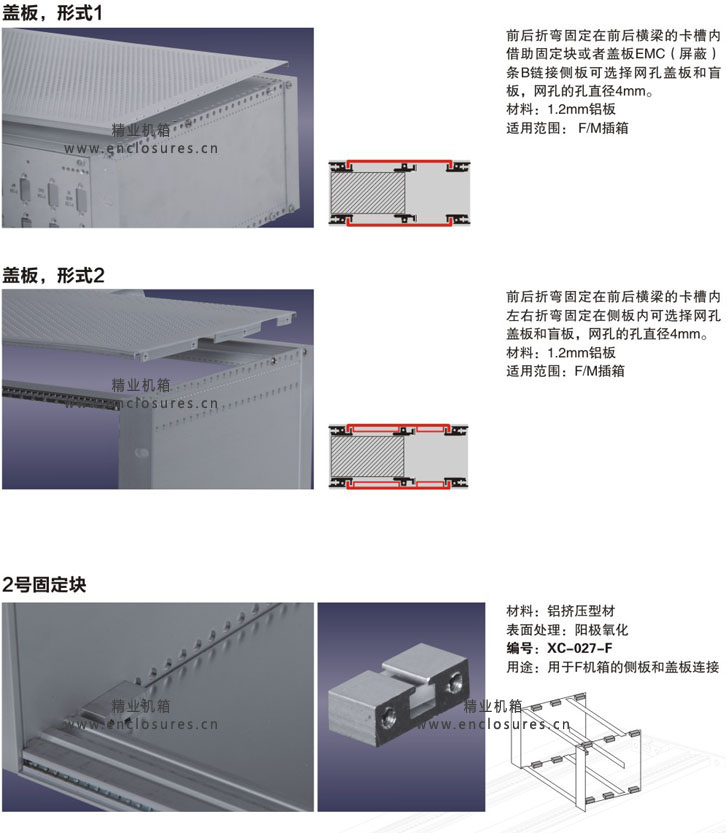

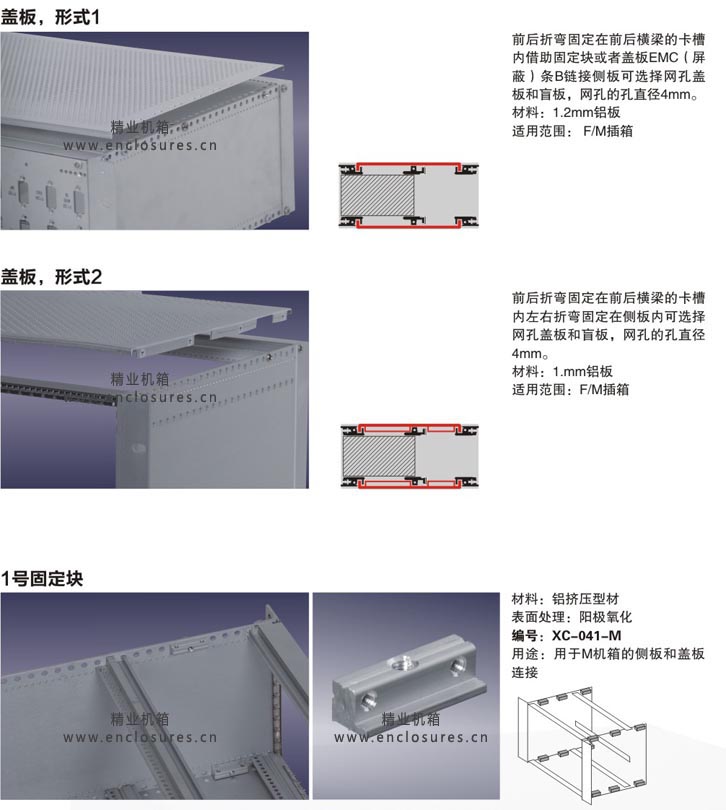

盖板：分为上下盖板，可按客户要求开圆形散热孔，如不需要或有其他要求在订货中说明。
法兰：分为左右法兰，插箱前端与面板齐平处有左右法兰，开有腰型定位孔，能使插箱固定在基架上。
1、前后面板：可按客户要求开孔加工、喷塑。或分割成多块小面板。
2、底板：使机箱底面平整，可按客户要求开孔或上铆钉。
3、导轨：可分为多种规格的塑料导轨和可变型铝导轨。
4、小铜块、面板固定塑料件：用于面板与线路板之间的连接。
5、横梁（加强径）：更好的加固机箱。 6、小拉手、手拧螺丝、特殊螺丝：面板上的配置，方便机箱的拆装。
1、前后面板：可按客户要求开孔加工、喷塑。或分割成多块小面板。
2、底板：使机箱底面平整，可按客户要求开孔或上铆钉。
3、导轨：可分为多种规格的塑料导轨和可变型铝导轨。
4、小铜块、面板固定塑料件：用于面板与线路板之间的连接。
5、横梁（加强径）：更好的加固机箱。
6、小拉手、手拧螺丝、特殊螺丝：面板上的配置，方便机箱的拆装。

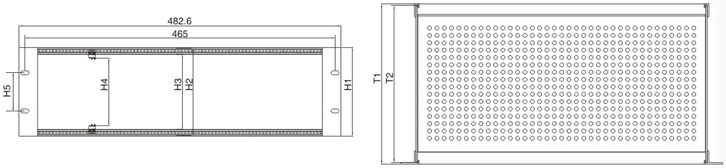

| 高 |
外高 |
外宽 |
净高 |
净宽 |
面板尺寸 |
| H |
L（mm） |
h（mm） |
孔数 |
l（mm） |
| 2U |
88 |
441.8 |
68 |
84 |
431.8 |
84.5×426.72 |
| 3U |
132.5 |
441.8 |
112.5 |
84 |
431.8 |
129×426.72 |
| 4U |
177 |
441.8 |
157 |
84 |
431.8 |
173.5×426.72 |
| 5U |
221.5 |
441.8 |
201.5 |
84 |
431.8 |
218×426.72 |
| 6U |
265.9 |
441.8 |
245.9 |
84 |
431.8 |
262.5×426.72 |
*高度有2U、3U、4U、5U、6U、7U、8U、9U、10U等等
*深度可任意，常规深度有225mm，245mm，285mm，305mm，345mm，405mm
*宽度可以任意，标准宽度为19’英寸
