YJ-A型标准铝机箱

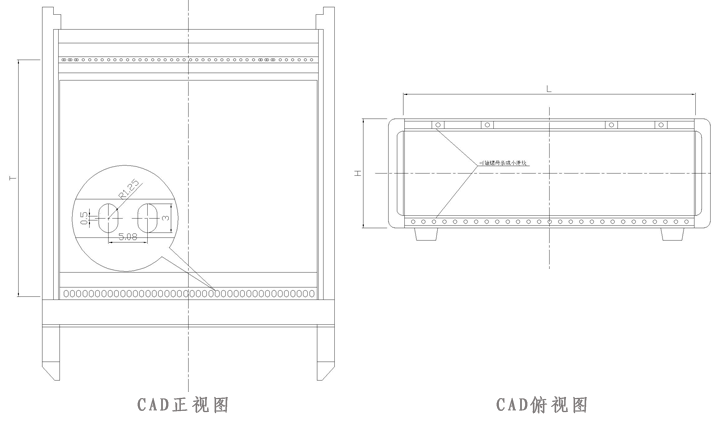

YJ-A型标准铝合金标准机箱由优质的铝型材和铝板加工而成，外型美观、大方，适用于台式或立式的中高档仪表仪器外观及机架上的插箱。机箱高度有2U、3U、3.5U、4U、5U、6U、7U、8U等，孔距：5.08mm。机箱宽度深度可根据客户要求调整。表面经喷塑处理，提供多种颜色，可任选。
1、下盖板靠前部有一组二排散热孔（可不打散热孔）。
2、所有横梁内嵌M2.5滑轮，横梁有固定导轨的小排孔。
3、大撑脚。
| 方案 |
前框 |
侧板 |
盖板 |
| 1 |
中灰 |
中灰 |
白灰 |
| 2 |
宝蓝 |
宝蓝 |
白灰 |
| 3 |
果绿 |
果绿 |
白灰 |
| 4 |
黑 |
黑 |
黑 |
以上是常规配色方案，如需其他颜色搭配方式，需另行沟通 |
| 高 |
外高 |
外宽 |
净高 |
净宽 |
面板尺寸 |
| H |
L（mm） |
h（mm） |
孔数 |
l（mm） |
前面板 |
后面板 |
| 2U |
88 |
235.8 |
68 |
42 |
213.8 |
84.5*214 |
84.5*212 |
| 2U |
88 |
342.5 |
68 |
63 |
320.5 |
84.5*321 |
84.5*319 |
| 2U |
88 |
449.2 |
68 |
84 |
427.2 |
84.5*428 |
84.5*426 |
| |
| 3U |
132.5 |
235.8 |
112 |
42 |
213.8 |
128.5*213.5 |
128.5*212 |
| 3U |
132.5 |
342.5 |
112 |
63 |
320.5 |
128.5*320.5 |
128.5*319 |
| 3U |
132.5 |
449.2 |
112 |
84 |
427.2 |
128.5*427.5 |
128.5*426 |
| |
| 4U |
177 |
235.8 |
157 |
42 |
213.8 |
173.5*213.5 |
173.5*212 |
| 4U |
177 |
342.5 |
157 |
63 |
320.5 |
173.5*320.5 |
173.5*319 |
| 4U |
177 |
449.2 |
157 |
84 |
427.2 |
173.5*427.5 |
173.5*426 |

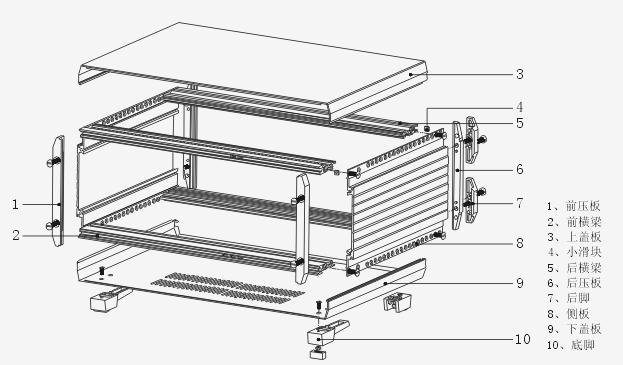

把手：分左手柄、右手柄，由铝锌合金压铸而成，抛光后表面喷塑。
侧板：分左右侧板，外侧插开有梅花散热孔（可不打散热孔）的护板，型材由铝锌合金拉伸，截断后表面喷塑。
前横梁：分前上横梁，前下横梁，由型材截取表面喷塑。
后横梁：分后上横梁，后下横梁，由型材截取。
上盖板：厚度1mm的铝板，折弯加工后表面喷塑。
下盖板：厚度1mm的铝板，经折弯加工后表面喷塑。
后底脚：在机箱后端四角处由4个后底脚将上下盖板压紧，用螺丝固定。
大撑脚：在机箱下盖板上靠后部安二个平脚，靠前部安二个撑脚。这样机箱即可平置，亦可向上仰起一定角度。大撑脚由增强PC模注塑而成。
