BD型标准铝合金插箱
YJ-BD型标准铝合金插箱由优质的铝型材和铝板加工而成，在A型B型机箱的基础上结合D型机箱的优势，适用中高档仪表仪器及机架上的插箱。机箱高度有2U、3U、3.5U、4U、5U、6U、7U、8U等，孔距：5.08mm。机箱宽度深度可根据客户要求调整。表面经喷塑处理，提供多种颜色，可任选。

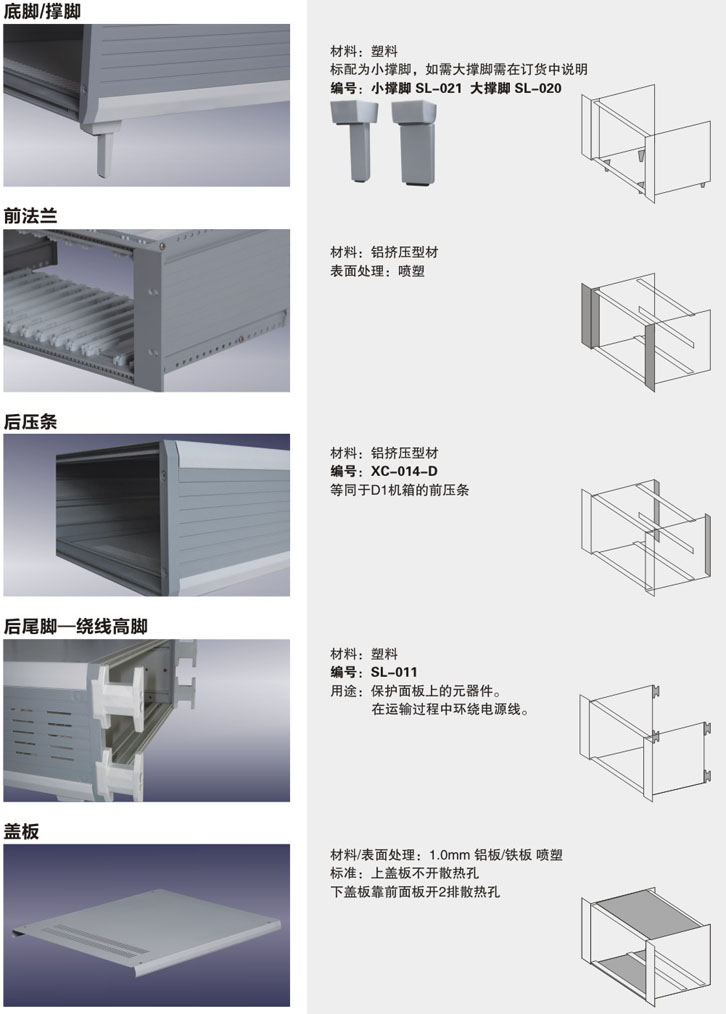

把手：分为左右把手，由铝压铸而成。BD型机箱把手在AD型基础上设有法兰。如需把手铣平处理，需在订货中说明。
侧板：分左右侧板，可开梅花散热孔（也可不开），需在订货中说明。
横梁：分前后横梁，各两根。
盖板：分为上下盖板，标准配置在下盖板靠近前部有两排散热孔，如不需要或有其他要求在订货中说明。
后底脚：在机箱后端四角处由4个后底脚将上下盖板压紧，用螺丝固定。
撑脚：AD机箱标准配置为大撑脚，BD机箱为圆角。也可以互换，需在订货时说明。
1、前后面板：可按客户要求开孔加工、喷塑。或分割成多块小面板。
2、底板：使机箱底面平整，可按客户要求开孔或上铆钉。
3、导轨：可分为多种规格的塑料导轨和可变型铝导轨。
4、小铜块、面板固定塑料件：用于面板与线路板之间的连接。
5、横梁（加强径）：更好的加固机箱。
6、小拉手、手拧螺丝、特殊螺丝：面板上的配置，方便机箱的拆装。
| 高 |
外高 |
外宽 |
净高 |
净宽 |
面板尺寸 |
| H |
L（mm） |
h（mm） |
孔数 |
l（mm） |
| 2U |
88 |
449.2 |
69.8 |
84 |
427.2 |
84.5*428 |
| 3U |
132.5 |
449.2 |
113.35 |
84 |
427.2 |
128.5*427.5 |
| 4U |
177 |
449.2 |
157.8 |
84 |
427.2 |
128.5*427.5 |
